Ретранслатор LARS/LARS1
|
|
|
Ретранслатор LARS/LARS1

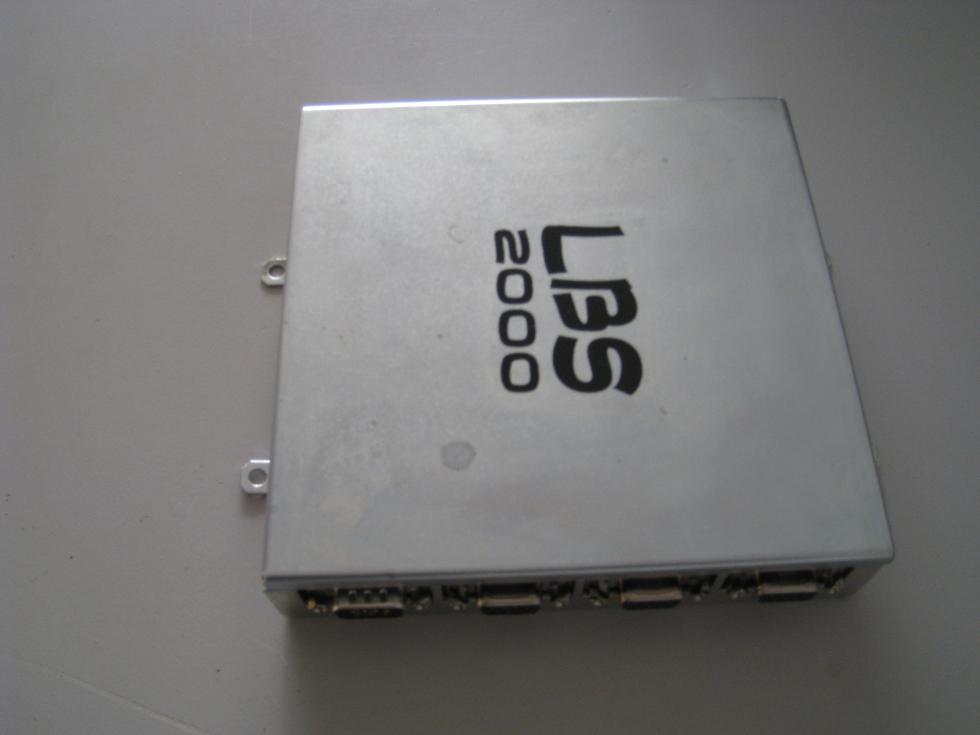

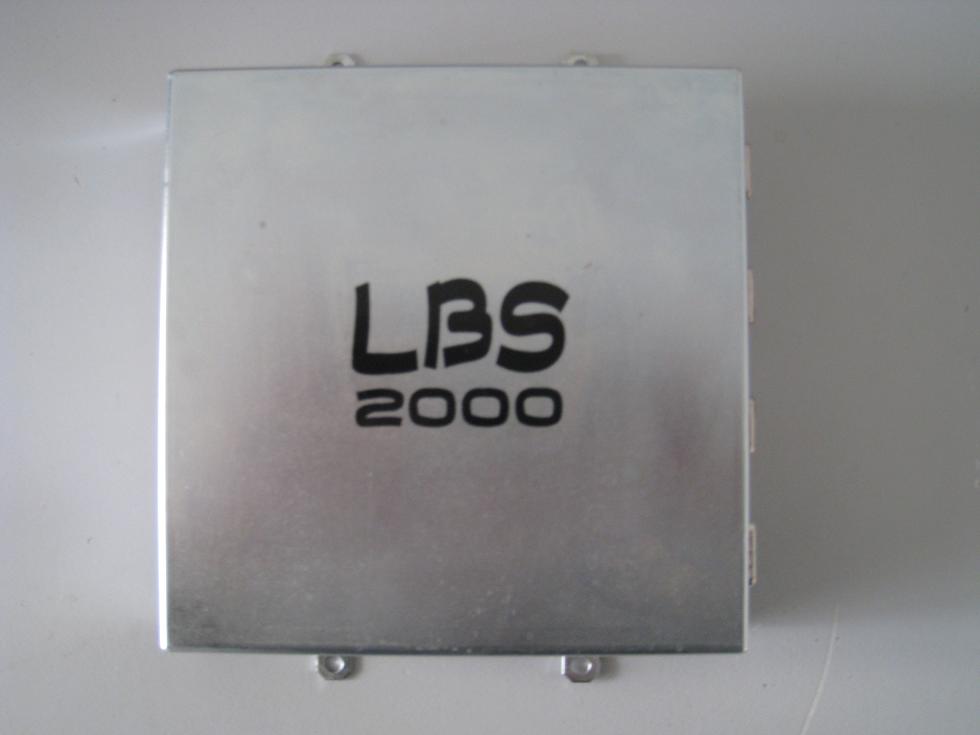

Описаният по-долу ретранслатор за протоколите LARS или LARS1 представлява микропроцесорно устройство, предназначено да приема, проверява за достоверност приетите пакети, да измерва силата на приетите данни, да препредава към базова станция тази информация, като синхронизира това предаване спрямо другите ретранслатори или охранителните предаватели в радиосистемата.
Ретранслаторът приема алармени сигнали от три входа, като на всеки вход е в състояние да измери силата на приетите данни в 16 нива, а на изход 3 и да ги предаде към приемна станция.
Той се държи като обект от системата, с номер ( 0001 – 7777 за протолкол LARS и 0001 – 8191 за протокол LARS1 ), и предава събития със своя номер за спряло/възстановено мрежово захранващо напрежение, забит радиоканал, нисък/възстановен акумулатор, тест по време и стартиране на работа, аларма/възстановен от зона, поет/снет от охрана.
Като 4 вход / изход ретранслатора разполага с IP модул(опция), позволяващ му да подържа IP връзка с централна приемна станция или друг ретранслатор. По време на работа се контролира тази връзка двупосочно и при нормална работа е възможно да се реализира пренос по IP, като ако това се укаже, е възможно да се преустанови предаването на данните по радиоканал.
Ретранслаторът разполага с 4х16 редов LCD дисплей(опция), на който се показват приетите данни, тяхната сила и канал, по който са приети. Аналогична, нефилтрирана информация се предава по инженерния сериен интерфейс ( RS232 ), което позволява подробен анализ на приеманите данни локално или отдалечено.
Между отделните радиовходове се извършва филтриране на приетите данни, като в съответствие на изискванията на протокол LARS или LARS1 това не се прави за сигналите ТЕСТ и СТАРТИРАНЕ.
Предаването на данни по радиоканала е съобразено с изискванията на протокола, по време на защитното време, ако това е реализирано на един радиоканал с предавателите в системата или спрямо предаването на останалите ретранслатори – при многоканална работа.
При програмиране на параметрите на даден ретранслатор, освен собствения му номер се задават параметри като пореден номер на ретранслатор в дадената система, бързодействието на използваната радиостанция, групи от обекти за ретранслиране, нива на RSSI на използваните радиостанции ( за всеки радиоканал ), периода на ТЕСТ по време, вида на ретранслатора спрямо IP преноса, пароли за отдалечен достъп и други необходими параметри.
Ретранслаторът разполага и със светодиодна индикация, показваща приемането на данни по всеки един радиоканал, сигнал над определено ниво, кога е в режим на предаване.
Устройството разполага с две зони, които могат да бъдат използвани като: зони за аларма, сигнал OPEN/CLOSE или друга функция , съобразно изискванията протокола LARS или LARS1.
Ретранслаторът е реализиран на съвременни CMOS елементи, което позволява надеждна работа в широк температурен диапазон, при ниска консумация от захранващото напрежение.
Технически параметри:
- Захранващо напрежение от 11до 14VDC
- Брой работни радиовходове 3
- Брой работни радиоизходи 1
- IP вход/изход (опция) 1
- Инженерен сериен интерфейс 1
- Работен радиопротокол LARS/LARS1
- Приемани номера на радиопредаватели в протокол LARS 0000-777F
- Приемани номера на радиопредаватели в протокол LARS1 0000-8191
- Програмируем филтър на алармените съобщения от предавателите Да
- Светодиодна индикация за всеки радиовход/изход Да
- LCD индикация 4х16 (опция) Да
- Следене за нисък/възстановен акумулатор Интелигентно
- Следене за спряло/възстановено мрежово напрежение Интелигентно
- Алармени зони (програмируеми) 2 бр
- Измерване нивото на приеманите сигнали от радиопредаватели LARS(0.5-2uV) 16 нива
- Уникален адрес на ретранслатора в радиосистемата (програмируем) Да
- Диапазон адреси на радиопредаватели за ретранслация (програмируем) Да
- Диапазон адреси на радиопредаватели не се ретранслират (программируем) Да
- Програмирание номера на ретранслатора в радиосистемата от1 до 16
- Аларма за откриване на смущаващ сигнал по всеки радиовход Да
- Защита по максимално време за радиопредаване Да
- Възможност за програмиране на работните параметри на ретранслатора Да
- Работна температура на ретранслатора -20°C до +50°C
- Синхронизация на ретранслатора за предаване по радиоканала предаватели
ретранслатори
