GSM модул Leon V2.0
|
|
|
GSM модул Leon Ver 2.0
1. Функционални параметри на охранителен GSM модул Leon
● GSM модула позволява съвместна работа с централна приемна станция за охрана по GSM канал двупосочно (с потвърждение на алармените съобщения) без да се консумират таксови единици от използваната SIM картата, както и да работа в автономен режим;
● Възможност за интелигентно следене на състоянието на акумулатора;
● Следи състоянието на охранителните входове-5 броя;
● GSM модула проверява параметрите на GSM мрежата- проверява сигналите отказване на разговор, вдигнат телефон, зает абонат, няма връзка с този абонат, абоната не е включен и други;
● Наличие на филтър на алармените сигнали;
● Наличие на тестов бутон за проверка на правилната работа на GSM модула. Предлаганият модул изпраща тест при следните две ситуации- натискане на тест бутон и тест по време;
● Възможност за дистанционна проверка за нормалната работа на GSM модула;
● Модулът може да работи при аларма чрез позвъняване (CLIP функция) и/или изпращане на кратка текстово съобщения (SMS)- опция;
● Охранителния GSM модул Leon има два броя вградени изходи:
- първи изход (отворен колектор) OC1 следи състоянието на GSM мрежата (ниско ниво- показва наличие на GSM мрежа, високо ниво- показва отсъствие на GSM мрежа );
- втория изход (отворен колектор) OC2 се превключва за време от 3 секунди дистанционно чрез позвъняване от група телефони, програмирани допълнително (високо ниво- нормално състояние на изхода,ниско ниво- за време 3 сек при позвъняване от избран номер);
● GSM модула работи съвместно със стандартна SIM карта за разговори;
● Свободно програмиране на поляритета на сработване на алармените входове:
- поставен джъмпер- алармата на съответния вход е по отпадане на маса;
- не поставен джъмпер- алармата на съответния вход е по подаване на маса;
● Индикация на грешки в GSM модула, чрез бял светодиод:
- мига веднъж за грешка в SIM картата- липсва карта или грешка при четенето на картата;
- мига два пъти- активиран е PIN код за SIM картата;
мига три пъти- открита грешка при инициализацията на GSM Leon;
- мига четири пъти- грешка при комуникацията с GSM Leon;
- мига пет пъти- нисък акумулатор, само при първоначално подаване на захранването.

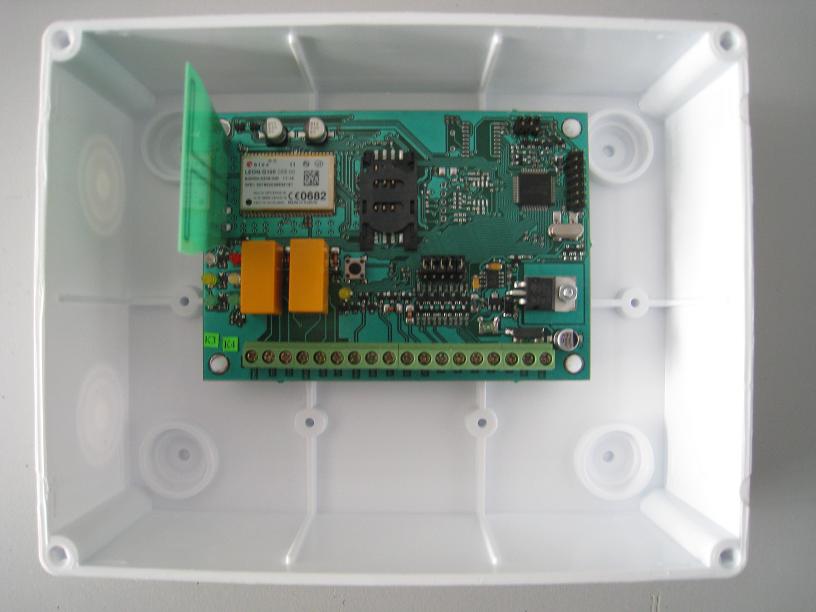

● GSM модулът се предоставя в пластмасова кутия IP56 с размери 195x145x80 мм;
● Възможност за включване на вграден микрофон (опция) за прослушване на звуци в охранявания обект. Тази функция се активира за определен списък от телефонни номери и се извършва чрез DTMF команда;
● За правилната работа и задаване на всички работни параметри на GSM модула се използва програма за програмиране с използване на парола, която изключва несанкционирания достъп. Всички работни параметри на модула са защитени и не подлежат на несанкционирано прочитане.
● Светодиовна индикация на GSM модул Leon е както следва:
- наличие на GSM мрежа високо ниво (измерва се на 30сек) зелен ляво- свети
- наличие на GSM мрежа средно ниво(измерва се на 30сек) жълт ляво- свети
- наличие на слабо ниво на GSM(измерва се на 30сек) не свети зелен и жълт
- наличие на енергия в антената червен - кратко мигане
- нормална работа на GSM модула и готовност за работа зелен дясно- свети
- възникнала аларма за изпращане и връзка с GSM клетка жълт средата на платката- свети
- нормална работа на GSM Leon син – премигване(3:1)
- Влизане в режим на програмиране бял -свети
2. Технически параметри на охранителния GSM модул
Захранващо напрежение от+9VDC до +15VDC
Консумиран ток в режим регистрация/дежурен 0.135/0.04А
Консумиран ток в режим аларма 0.08А
Работна температура -25°С до +50°C
Нисък/възстановен акумулатор интелигентно 11.8VDC
Защита от обръщане на захранващото напрежение до 2A
Филтър за алармените съобщения вграден
Индикация на модула светодиодна
Вътрешен тест за нормална работа вграден
Програмиране на поляритета на алармените входове свободно
Механични размери 120х80мм
3. Инструкция за свързване на GSM модул Leon Ver 2.0
Свързващи изводи за GSM модула са:
COM2- общ изход на релеен изход №2. Релеен изход №2 може да се управлява с команди от списък от телефонни номера, чрез DTMF команди;
NO2- нормално отворените контакти на релеен изход №2;
NC2 - нормално затворените контакти на релеен изход №2;
COM1- общ изход на релеен изход №1. Релеен изход №1 може да се управлява с команди от списък от телефонни номера, чрез DTMF команди;
NO1- нормално отворените контакти на релеен изход №1;
NC1 - нормално затворените контакти на релеен изход №1
DATA- клема Data за серийна комуникация с предавател LBS2000N или охранителен панел Micro3M;
GND - клема маса GND;
CLK- клема Clock за серийна комуникация с охранителен предавател LBS2000N или охранителен панел Micro3M;
OC2 – изход №2 отворен колектор, нормално състояние на изхода високо ниво. Свободно програмируем и управляем изход. Изход OC2 се управлява чрез команди от списък с телефонни номера, чрез DTMF команди;
OC1 - изход №1 отворен колектор, нормално състояние на изхода високо ниво. Свободно програмируем и управляем изход или изход. Изход OC1 се управлява чрез команди от списък с телефонни номера, чрез DTMF команди;
Z5- алармен вход 5 свободно програмируем;
Z4-алармен вход 4 свободно програмируем;
Z3- алармен вход 3 отворено/затворено;
Z2- алармен вход 2- паника/ възстановяване;
Z1- алармен вход 1- обща аларма/възстановяване;
GND - клема маса GND;
+12V - положително захранващо напрежение +12VDC;
4. Команди за управление на GSM модул Leon Ver2.0
● Управлението на GSM модула Leon се извършва чрез DTMF команди подавани от телефонни номера в програмиран списък;
● При обаждане от телефонен номер за контрол GSM модула вдига слушалката и подканва със сигнал да въведете команда от клавиатурата на телефона. Ако вашият новер не е в списъка за управление се отказва разговора. Формат и описание на DTMF командите за GSM модул Leon:
*NY#
, където N e номер на изхода, както следва:
1- изход NO1;
2- изход NO2;
3- изход OC1;
4- изход OC2;
5- вътрешен микрофон(опция);
6- вътрешна сирена(опция);
, където Y e състоянието на съответния изход, както следва:
1- включено (ON) ниско ниво;
0- изключено (OFF) високо ниво;
● При въвеждане на грешна DTMF команда GSM модула отговаря с отрицателен сигнал;
● При една сесия ( свързване ) с GSM модула могат да се зададат до 16 броя DTMF команди;
● При сесия с GSM модула и не подаване на DTMF команди, след 20 секунди връзката ще бъде прекратена принудително;
