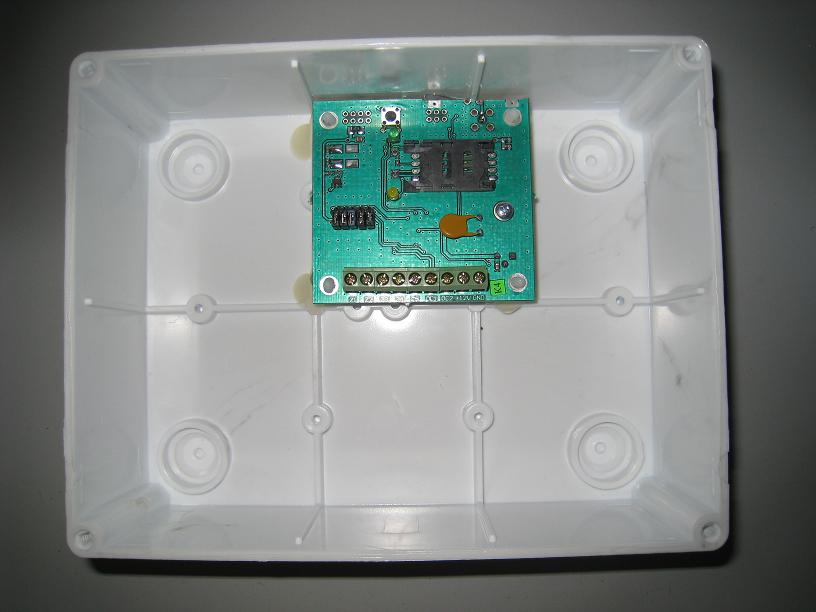

Охранителен GSM модул Leon_S Ver 1.0
|
|
|
Охранителен GSM модул Leon_S Ver1.0
1. Функционални параметри на охранителен GSM модул Leon_S
- GSM модула позволява съвместна работа с централна приемна станция за охрана по GSM канал двупосочно (с потвърждение на алармените съобщения) без да се консумират таксови единици от използваната SIM картата, както и да работа в автономен режим;
- Възможност за интелигентно следене на състоянието на акумулатора;
- Следи състоянието на охранителните входове-5 броя;
- GSM модула проверява параметрите на GSM мрежата- проверява сигналите отказване на разговор, вдигнат телефон, зает абонат, няма връзка с този абонат, абоната не е включен и други;
- Наличие на филтър на алармените сигнали;
- Светодиодна индикация (зелен светодиод) за наличие на проблеми и грешки, индикатор (жълт светодиод) за налична аларма, която трябва да се предаде до диспечерския център, индикатор за готовност за работа (зелен светодиод)- свети постоянно;
- Наличие на тестов бутон за проверка на правилната работа на GSM модула. Предлаганият модул изпраща тест при следните две ситуации- натискане на тест бутон и тест по време;
- Възможност за дистанционна проверка за нормалната работа на GSM модула;
- Модулът може да работи при аларма чрез позвъняване (CLIP функция) и/или изпращане на кратка текстово съобщения (SMS)- опция;
- Охранителният GSM модул има два броя вградени изходи:
-
- първи изход (отворен колектор) OC1 следи състоянието на GSM мрежата (ниско ниво- показва наличие на GSM мрежа, високо ниво- показва отсъствие на GSM мрежа );
- втория изход (отворен колектор) OC2 се превключва за време от 3 секунди дистанционно чрез позвъняване от група телефони, програмирани допълнително (високо ниво- нормално състояние на изхода,ниско ниво- за време 3 сек при позвъняване от избран номер);
● GSM модула работи съвместно със стандартна SIM карта за разговори;
● Свободно програмиране на поляритета на сработване на алармените входове:
- поставен джъмпер- алармата на съответния вход е по отпадане на маса;
- не поставен джъмпер- алармата на съответния вход е по подаване на маса;
● Индикация на грешки в GSM модула, чрез зелен светодиод:
- мига веднъж за грешка в SIM картата- липсва карта или грешка при четенето на картата;
- мига два пъти- активиран е PIN код за SIM картата;
- мига три пъти- открита грешка при инициализацията на GSM Leon;
- мига четири пъти- грешка при комуникацията с GSM Leon;
- мига пет пъти- нисък акумулатор, само при първоначално подаване на захранването.
2. Технически параметри на охранителния GSM модул
Захранващо напрежение от+9VDC до +15VDC
Консумиран ток в режим регистрация/дежурен 0.135/0.04А
Консумиран ток в режим аларма 0.08А
Работна температура -25°С до +50°C
Нисък/възстановен акумулатор интелигентно 10.8VDC
Защита от обръщане на захранващото напрежение до 2A
Филтър за алармените съобщения вграден
Индикация на модула светодиодна
Вътрешен тест за нормална работа вграден
Програмиране на поляритета на алармените входове свободно
Механични размери 65х70мм
3. Описание входовете на GSM модул Leon_S Ver 1.0
Свързващи изводи за GSM модула са:
Z1- алармен вход 1- обща аларма/възстановяване;
Z2- алармен вход 2- паника/ възстановяване;
Z3- алармен вход 3 отворено/затворено;
Z4-алармен вход 4 свободно програмируем;
Z5- алармен вход 5 свободно програмируем;
OC1 - изход №1 отворен колектор, следи състоянието на GSM мрежата;
OC2 – изход №2 отворен колектор, свободно програмируем и управляем изход;
+12V - положително захранващо напрежение +12VDC;
GND - клема маса GND;
