Преносим радио терминал
|
|
|
Охранителен преносим терминал версия 1.0
(кратко описание)

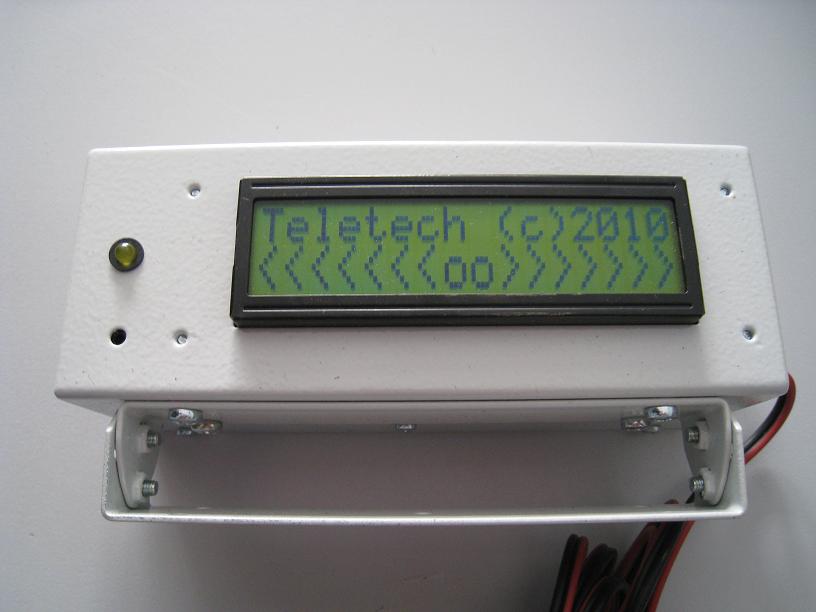

Настоящият радиотерминал служи за контрол на сигналите на охранителни радиопредаватели и помага на монтажните групи да намерят подходящи места за инсталация с оглед преминаването на предавателя през максимален брой цифрови ретранслатори. Устройството се състои от контролен радиоприемник на радиосигнали и декодиращо устройство на сигналите. С оглед ниска консумация приетата информация се визуализира върху LCD дисплей на два реда, като всеки новопостъпил сигнал „избутва” отдолу сигнала от най-горния ред нагоре. На дисплея се показват номера на предавателя, постъпилото събитие (мнемонично описание), брой приети думи, както и дали сигнала е приет директно или през цифров репитер.
При приемане на всеки сигнал се подава и кратък звуков сигнал (може да не се гледа дисплея), който позволява на монтажника да контролира излъчвания и при невъзможност да следи дисплея на терминала.

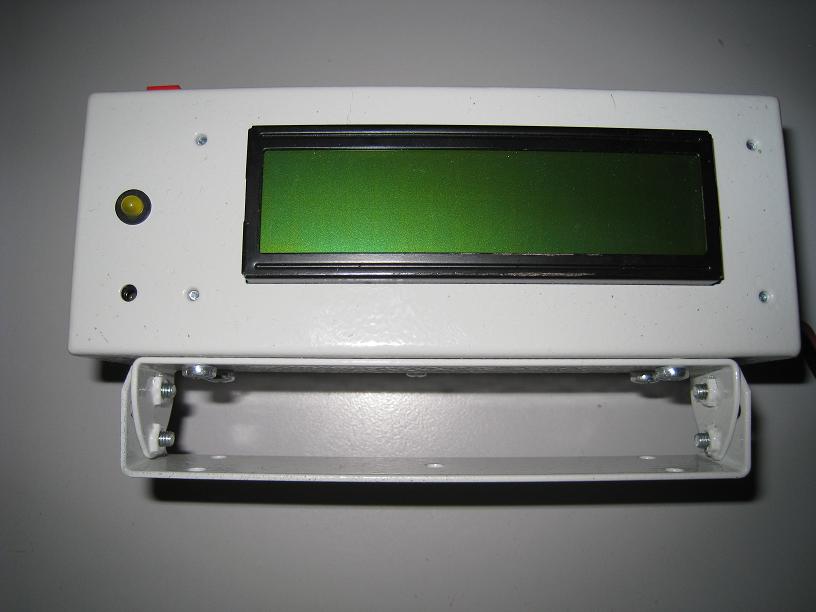

Отдясно на терминала има монтиран жълт светодиод, който показва наличие на носеща на радиоканала с ниво над 5 микроволта. Това позволява с помощта на преносимия терминал да се контролира наличието на силни сигнали на използвания радиоканал или постоянни смущения. При нормална работа на охранителните предаватели светодиода се запалва за около 2 секунди, след което трябва отново да загасне. Ако на радиоканала има постоянна носеща, или радиоканала е „забит” умишлено светодиода ще свети постоянно или задълго.
Захранването на преносимия терминал е +12 VDC, като консумацията е около 100 мА. Това позволява непрекъсната работа на уреда при използване на акумулатор 12 VDC/1.2Аh за около 12 часа. Взети за мерки за защита на устройството от случайно обръщане на захранването и възможност за захранването от куплунга за запалка от лека кола.
Примери:
________________________________________________________________________
2315 ACU Ok r=05 - обект 2315, възстановен акумулатор, сигнала е приет от ретранслатор с 5 думи
________________________________________________________________________
4826 Test N=08 - обект 4826, тестов сигнал, получен директно с 8 думи
________________________________________________________________________
7119 Open r3=05 - обект 7119 , освободен , минал през ретранслатор R3 получен с 5 думи
________________________________________________________________________
2706 Close N=06 - обект 2706, поет под охрана , получен директно с 6 думи
________________________________________________________________________
Забележка : Когато се оказва определен ретранслатор, терминала измерва броя думи на чутия ретранслатор. Ако не е указан конкретен ретранслатор след смяна на версията на ретранслаторите ще се показва и конкретния номер на ретранслатора.
Предвижда се в следващи версии на терминала да е възможен и звуков контрол на наблюдавания радиоканал и възможност за „филтриране” на сигналите само от определен охранителен предавател.
В следващите версии ще се предвидят и допълнителни функции на терминала, позволяващи използването му като резервно базово оборудване, позволяващо охрана на обекти при авария в основното оборудване или преноса на сигналите до централния диспечерски център.
Технически параметри:
- захранващо напрежение от 9VDC до 13.8VDC
- консумиран ток в дежурен режим 100mA
- брой контролируеми обекти и ретранслатори от 0000 до 8191
- възможност за контрол на радиоканала да
- чувствителност на входния радиосигнал 0.3uV
- брой радиоканали 150/450Mhz 1 брой
- вградена защита от обрьщане на захранващото напрежение до 2A
- наличие на звуков сигнал 20dB
- работна температура -10ºC до + 45ºC
- гаранционен срок на изделията 12 месеца
- механични размери на кутията 140x160x60мм
- алармени събития Alr 1 до Alr 8
- нисък акумулатор ACU Lo
- възтановен акумулатор ACU Ok
- поет под охрана обект Close
- снет от охрана Open
- тестов сигнал Test
- възтановени аларми Rest 1 до Rest 8
- включване на предавател PWR on
- протокол по радиоканала JKEL,JJKEL и др.
